Cara Load Balancing Mikrotik 2 ISP Berbeda

Pada kesempatan kali ini admin ingin sharing langkah-langkah Setting Load Balancing 2 ISP + Fail Over Menggunakan MikroTik. Sebelum ke teknik setting sebaiknya kita pahami terlebih dahulu apa itu load balancing dan fail over.

Load Balancing

Load Balancing merupakan teknik membangun infrastruktur yang high-availability (HA), umumnya digunakan untuk meningkatkan performa dan kehandalan sebuah website, aplikasi, database, networking maupun layanan-layanan lain.

Pada bab ini kita menggunakan teknik Load Balancing untuk layanan Networking supaya layanan jaringan yang kita bangun mempunyai high-availability (HA) serta performa dan kehandalan yang baik daripada hanya mengandalkan satu jalur / sumber koneksi internet

Fail Over

Fail Over merupakan teknik peralihan (switching) kepada sebuah redundant atau standby network ketika koneksi / jalur utama mengalami fail (kegagalan) “down“.

Kita menggunakan teknik load balancing untuk membagi bebanpada dua sumber, namun belum bisa membuat keduanya saling take over jika salah satu sumber, maka dati itu perlu teknik fail over untuk melengkapinya.

Pada tulisan ini di ilustrasikan kebutuhan akses internet sebuah kampus atau kantor menggunakan dua buah ISP, dan kondisi LAN menggunakan ip private serta sebuah pc router dengan tiga interface menggunakan Mikrotik OS versi 5.18, ditambah dengan sebuah siwtch untuk pemecah akses ke klien atau work station.
Rancangan topologi network dapat dilihat pada gambar disamping,  secara lengkapnya akan dibahas satu-persatu bagaimana mengkonfigurasikan mikrotik load balancing 2 isp sesuai dengan keadaan seperti gambar tersebut.
Sebut saja interface yang digunakan pada mikrotik router adalah ether1 , ether2, dan ether3 dengan kondisi sebagai berikut :

ether1 (ISP1) : 111.111.111.111
ehter2 (ISP2) : 222.222.222.222
ehter3 (LAN)  : 192.168.254.1

Tambahkan IP Address pada mikrotik box untuk keperluan diatas:
/ip address
add address=111.111.111.111/24 network=111.111.111.0 broadcast=111.111.111.255 interface=ether1
add address=222.222.222.222/24 network=222.222.222.0 broadcast=222.222.222.255 interface=ether2
add address=192.168.254.1/24 network=192.168.254.0 broadcast=192.168.254.255 interface=ether3

4 buah workstation dengan ip : 192.168.254.2 (WORKST-1),
192.168.254.3(WORKST-2), 192.168.254.4(WORKST-3) dan 192.168.254.5(WORKST-3)

Disini akses internet akan dipecah menjadi dua jalur,  WORKST-1 dan 2 melalui ISP1, sedangkan WORKST-3 dan 4 melalui ISP2, namun jika salah satu ISP putus atau down, semua akses dari semua WORKST akan dialihkan ke jalur yang hidup, hal ini dapat diatur menggunakan mikrotik load balancing.

Berikut langkah yang dilakukan untuk mengkonfigurasi keperluan diatas:

1. Buat Adress List pada IP Firewall :

/ip firewall address-list
add list=jalur1 address="192.168.254.2"
add list=jalur1 address="192.168.254.3"
add list=jalur2 address="192.168.254.4"
add list=jalur2 address="192.168.254.5"

2. Konfigurasi NAT dan MANGLE

/ip firewall nat
add chain=srcnat action=masquerade to-addresses=111.111.111.111 src-address-list=jalur1 comment="via ISP1"
add chain=srcnat action=masquerade to-addresses=222.222.222.222 src-address-list=jalur2 comment="via ISP2"

/ip firewall mangle
add chain=prerouting action=mark-routing new-routing-mark=jalur1-route passthrough=no\ src-address-list=jalur1 in-interface=ether3 comment"Mark Routing Jalur1"
add chain=prerouting action=mark-routing new-routing-mark=jalur2-route passthrough=no\ src-address-list=jalur2 in-interface=ether3 comment"Mark Routing Jalur2"

3. IP Routes dan Rule

/ip route
add dst-address=0.0.0.0/0 gateway=111.111.111.1 check-gateway=ping distance=1 scope=30\ target-scope=10 routing-mark=jalur1-route
add dst-address=0.0.0.0/0 gateway=222.222.222.1 check-gateway=ping distance=1 scope=30\ target-scope=10 routing-mark=jalur1-route
add dst-address=0.0.0.0/0 gateway=111.111.111.1 check-gateway=ping distance=1 scope=30\ target-scope=10 routing-mark=jalur2-route
add dst-address=0.0.0.0/0 gateway=222.222.222.1 check-gateway=ping distance=1 scope=30\ target-scope=10 routing-mark=jalur2-route
add dst-address=0.0.0.0/0 gateway=111.111.111.1 check-gateway=ping distance=1 scope=30\ target-scope=10 add dst-address=0.0.0.0/0 gateway=222.222.222.1 check-gateway=ping distance=1 scope=30\ target-scope=10

/ip route rule
add dst-address=111.111.111.0/24 action=lookup table=main
add dst-address=222.222.222.0/24 action=lookup table=main
add dst-address=192.168.254.0/24 action=lookup table=main
add src-address=111.111.111.0/24 action=lookup table=jalur1-route
add src-address=222.222.222.0/24 action=lookup table=jalur2-route
add routing-mark=jalur1-route action=lookup table=jalur1-route
add routing-mark=jalur2-route action=lookup table=jalur2-route

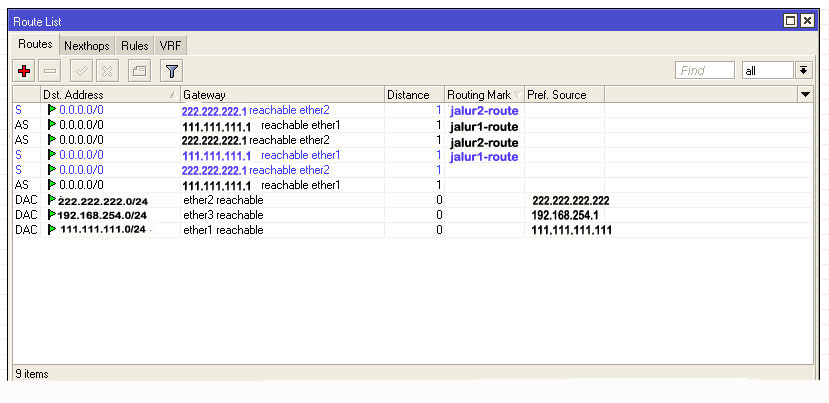

Konfigurasi IP route rule diatas juga berguna untuk melakukan remote login dari internet, dengan syntax diatas router menjadi visible dari dua arah ISP yang berbeda, hasil akhir konfigurasi pada IP Route jika dilihat melalui winbox akan terlihat seperti gambar dibawah:

Terlihat pada gambar tersebut routing yang di mark dengan warna biru dan hitam, artinya hitam menandakan bahwa routing tersebut aktif untuk masing-masing jalur, dan warna biru merupakan routing sebagai backup jika routing yang sedang aktif mengalami kendala atau terputus, maka secara otomatis routing akan berpindah.

Untuk memastikan jalur sudah berjalan dengan benar, sobat bisa mencobanya dengan melakukan traceroute untuk setiap IP source ke arah situs tertentu, jika dirasakan jalur yang dilalui sudah benar, maka mikrotik load balancing 2 ISP dengan LAN IP address list sudah berhasil dilakukan, tinggal dilakukan pengembangan yang diperlukan sesuai dengan keinginan seorang admin jaringan.

Demikianlah dan Terima kasih
