Cara Setting Port Forwarding Powerbeam 400

Port forwarding atau bisa juga disebut sebagai pemetaan port adalah sebuah pengaplikasian dari  fungsi Network Address Translation (NAT) yang meneruskan permintaan komunikasi berasal dari 1 ip address dengan kombinasi port komunikasi ke ip address dan port komunikasi yang lain sesuai rules yang dibuat dan melewati gateway seperti router atau firewall. Cara ini biasa digunakan untuk membuat layanan host yang berada di jaringan internal agar dapat tersedia dan diakses untuk host yang berada di sisi yang berlawanan dari gateway(jaringan external / luar).

Port Forwading pada prangkat Ubiquiti M5, hususnya pada prangkat radio wireless berfungsi untuk mengakses prangkat yang berada pada jaringan lan atau jaringan lokal, biasanya prangkat yang akan di remote adalah mikrotik atau perangkat yang bisa terhubung ke jaringan internet. Fitur Potr Forwading  pada prangkat radio wireless Ubiquiti ini biasanya di manfaatkan oleh administrator jaringan untuk mengakses perangkat jaringan yang ada pada jaringan lan atau lokal.

Temen-temen harus mengetahui IP Address prangkat yang nantinya akan kita forwad, IP Address ini nantinya akan kita inpit ke dalam fitur Potr Forwading Ubiquiti, sebagai contoh di sini saya menggunakan Porew Beam 400, dan prangkat yang akan kita forwad adalah Tp-Link Wireless N Router WR840N. Untuk IP Address Tp-Link yang akan kita forwad 192.168.1.254 sedangakan IP Address Power Beam 400 yang menjadi sumber internet adalah 10.0.24.3, untuk tahapan Setting Port Forwading Poer Beam 400, login Network ==> Configuration Mode " Advanced " ==> Port Forwad isi parameter seperti gambar di bawah ini:

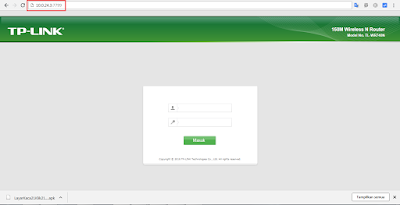

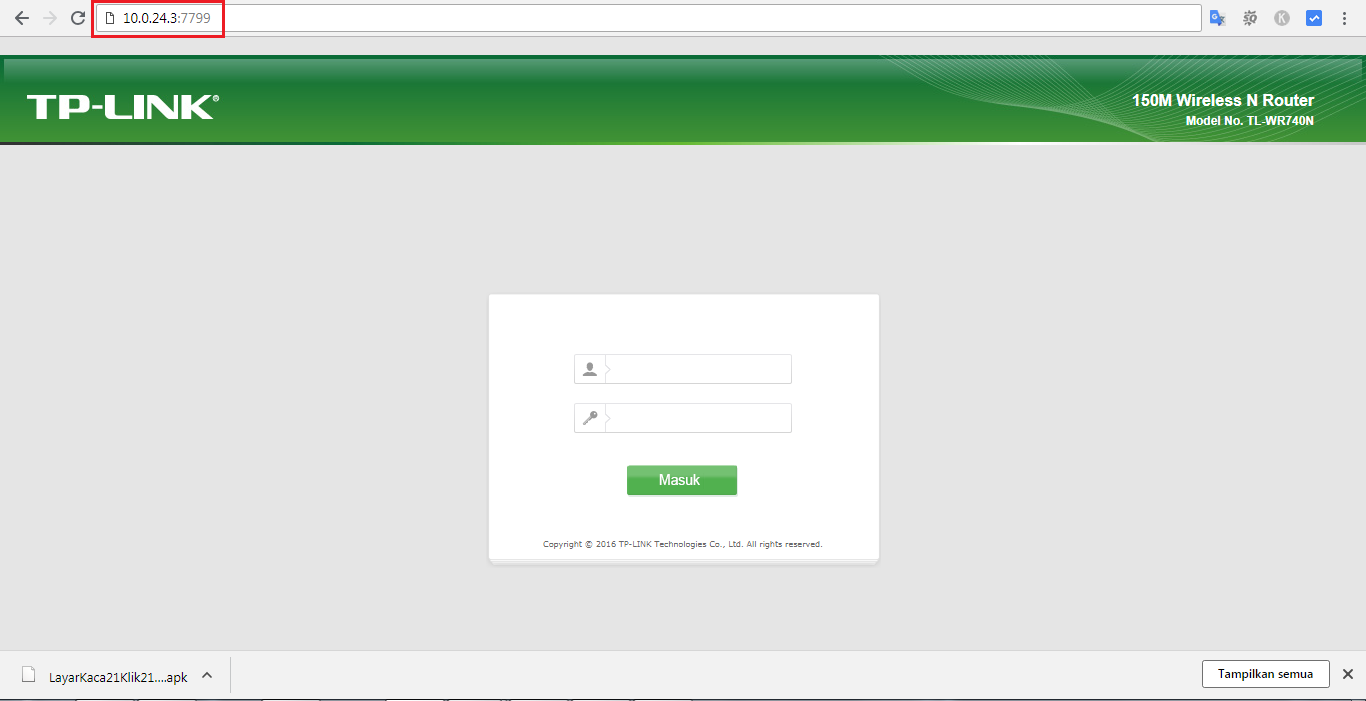

Jika semua parameter sudah di isi silahkan save configuratin dengan ping Change ==> Apply, jika Radio Power Beam 400 sudah bisa di panggil kembali dinggal kita coba akses ke IP Addres Tp-Link 192.168.1.254, dengan cara kita panggil IP Address Power Beam 400 10.0.24.3:7799 yang di panggil dari URL aplikasi browsing, untuk pengetesan ini jangan menggunakan jaringan lokal Power Beam 400 tapi jaringan di atasnya.

Jika sudah muncul seperti pada gambar di atas berarti Setting Port Forwading Ubiquiti M5 telah berhasil, untuk bisa akses Tp-Link Wireless N Router WR840N kita harus mengaktifkan fitur Manajemen Jarak Jauh pada Tp-Link caranya seperti hambar di bawah ini:

Sampai disini Setting Port Forwading Ubiquiti M5 telah selesai, semoga apa yang saya sampaikan di postingan kali ini bisa di pahami dengan mudah, jika ada yang kurang di pahami bisa berkomentar di tempat yang telah di sediakan.
Ahirkata dari saya LIHAT, PELAJARI, PERAKTEKAN.
Wasalam.........

Read More

Cara Setting Dasar Mikrotik Menggunakan Winbox

Mikrotik adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk IP network dan jaringan wireless, cocok digunakan oleh ISP, provider hotspot dan warnet.

Mikrotik didesain untuk mudah digunakan dan sangat baik digunakan untuk keperluan administrasi jaringan komputer seperti merancang dan membangun sebuah sistem jaringan komputer skala kecil hingga yang kompleks sekalipun.

Belakangan ini banyak usaha warnet yang menggunakan mikrotik sebagai routernya, dan hasilnya mereka merasa puas dengan apa yang diberikan mikrotik. Terlebih kemajuan dunia wireless yang menyajikan berbagai macam pelayanan mulai melirik benda yang satu ini. Berbagai fitur ditawarkan pada mikrotik diantaranya :

• Data Rate Management
• Hotspot
• Point-to-Point tunneling protocols
• Simple tunnels
• IPsec
• Web proxy
• Caching DNS client
• DHCP
• Universal Client
• VRRP
• UPnP
• NTP
• Monitoring/Accounting
• SNMP
• MNDP
• Tools

Sebelum membahas ke bahasan lebih jauh, kali ini kita akan membahas cara setting mikrotik agar bisa internet menggunakan winbox, untuk melakukan konfigurasi mikrotik kita perlu satu aplikasi yang di sediakan oleh mikrotik yaitu winbox, untuk mendapatkan winbox kita bisa download di mikrotik.com dan pastikan winbox yang kita download adalah fersi terbaru.

Untuk setting mikrotik awal menggunakan winbox bisa perhatikan tahapannya di bawah ini:

1. Pasang kabel LAN atau kabel RG45 dari mikrotik ke Leptop atau PC, kemudian buka aplikasi winbox maka akan muncul tampilan seperti di bawah ini:

Jika sudah muncul tampilan seperti gambar di atas silahkan klik tanda (...) pada connect to maka akan muncul seperti gambar di bawah:

2. Pilih MAC Address atau klik kanan kemudian klik Connect maka akan muncul seperti gambar di bawah:

Ketika kita membuka pertama kali atau mikrotiknya masih baru biasanya mikrotik memiliki konfigurasi bawaan, ada baiknya kita reset agar mikrotik bersih dari settingan caranya System ==> Reset Configuration seperti gambar di bawah ini:

Setelah di reset mikrotik silahkan masuk lagi ke mikrotik seperti pada tahap 1 dan 2.

3. Setelah login kembali ke mikrotik rubahlah nama mikrotik sesai keinginan caranya sistem ==> identity. Seperti gambar dibawah ini:

4. Agar nanti ketika pengecekan tidak pusing ada baiknya kita beri nama tiap-tiap interface mikrotik caranya pilih menu Interfaces ==> keli dua kali pada interfaces kemudian pilih comment, isi sesuai dengan kebutuhan, sebagai contoh bisa lihat pada gambar dibawah:

5. Intup IP Address, pada bagian ini ip WAN atau ip sumber yang kita dapat dari modem atau ISP ( Internet Service Provider ), sebagai contoh IP Address yang akan saya input pada Ether1 mikrotik 192.168.137.2/24 dengan gateway 192.168.137.1, untuk cara input IP Address tahapannya sebagai berikut IP ==> Address ==> Add (+) ==> isi parameter Address, Networek, pilih Interface yang diarahkan ke sember disini saya menggunakan Ether1 sebagai sumber, untuk lebih jelasnya bisa lihat gambar di bawah ini :

6. Selanjutnya konfigurasi Firewall tahapannya IP ==> Firiwall ==> NAT ==> Add (+) ==> Chain srcnat ==> Action maskuarade, untuk lebih jelasnya bisa liat pada gambar di bawah :

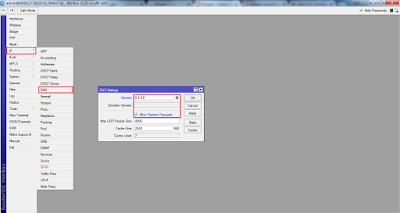

7. Selanjutnya konfigurasi dns statik mikrotik, kepanjangan DNS adalah Domain Name Server, tahapan setingannya sebagai berikut IP ==> DNS ==> Serfers 8.8.8.8 ==> yes Allow Remote Requests, untuk lebih jelasnya perhatikan gambar di bawah ini :

8. Tahap terahir adalah pengisian gatewai tahapanya sebagai berikut IP ==> Routes ==> Add (+) ==> Gatewai isi dengan ip address yang di beri oleh ISP atau modem disini saya menggunakan gatewai 192.168.137.1, untuk lebih jelasnya bisa liat pada gambar di bawah :

Sampai disini Cara setting Dasar Mikrotik Menggunakan Winbox teleah selesai, tinggal melakukan pengecekan pada New Terminal Mikrotik dengan cara Ping ke IP Addres Gatewai kemudian Ping ke situs yang biasa diakses di internet disini saya coba Ping Facebook dan Youtube, jika pengetesan ping sama seperti gambar di bawah ini berarti setting mikrotik tidak ada kesalahan :

Semoga apa yang saya sampaikan dalam postingan ini dapat di mengerti dan di pahami, jika ada pertanyaan silahkan berkomentar di kolom yang sudah di sediakan di bawah.
