Cara Install dan Setting Mikrotik di GNS3 menggunakan VirtualBox : Belajar Mikrotik Tanpa RouterBoard Bagian 2

Seperti yang sudah saya bahas di artikel sebelumnya tentang Cara Instal Mikrotik di VirtualBox : Belajar Mikrotik TanpaRouterBoard Bagian 1, kali ini saya akan share cara untuk Install Mikrotik di GNS3 menggunakan VirtualBox untuk membuat Mikrotik packet Tracer :D. Kenapa VirtualBox? kok gak pakai Qemu saja yang enteng? Jawabannya adalah karena lebih mudah. Jadi lebih enak kalau pakai yang lebih mudah kan daripada langsung ke yang susah :D.Oke langsung saja kita mulai Cara Install dan Setting Mikrotik di GNS3 menggunakan VirtualBox. tapi sebelumnya, siapkan dulu senjata dan amunisi nya berikut ini :1. Download GNS3. Silakan download GNS3 v1.2.3 DISINI2. Download VirtualBox. Silakan download DISINI3. Download image Mikrotik RouterOS DISINISetelah senjata dan amunisinya siap, mari kita terjun ke medan perang :DLangkah-langkah Install GNS3 :1.  Klik kanan pada installer GNS3, Run as Administrator.2. Klik Next, Next, Accept, Install.3. Installer akan meminta untuk menginstall WinpCap secara otomatis. Install WinpCap sampai selesai.4. Installer juga akan minta download dan install Wireshark secara otomatis. Anda bisa cancel proses ini, tapi saya sarankan untuk lanjut install wireshark sampai selesai.5. Installer kembali meminta download dan install Solarwinds secara otomatis. Anda juga bisa cancel proses ini, tapi saya sarankan untuk lanjut install Solarwinds sampai selesai.6. Setelah selesai, klik next dan Finish. Akan muncul jendela GNS3 seperti berikut ini.

Install Mikrotik di VirtualBox

Untuk Cara Instal Mikrotik di VirtualBox bisa liat caranya di postingan saya sebelumnya "Cara Instal Mikrotik di VirtualBox : Belajar Mikrotik Tanpa RouterBoard Bagian 1"

Langkah-langkah integrasi Mikrotik VirtualBox VM ke GNS3 :

• Buka GNS3 --> klik Edit --> Preferences --> VirtualBox --> Cek Path to VBoxManage. Kalo path nya kosong atau ngaco, klik browse untuk nyari file nya.



• Path yang benar ada di C:\Program Files\Oracle\VirtualBox\VBoxManage.exe Kalo sudah klik Apply.

• Masuk ke menu VirtualBox VM --> New --> pilih Mikrotik VM dari VM list --> Finish. Kalo loading list nya lama, cancel aja terus coba lagi.



• Mikrotik VM akan muncul, kemudian kita bisa rubah simbol Mikrotik nya dengan klik kanan --> Change Symbol --> Pilih Symbol nya --> Ok



• Kalo sudah, klik OK pada Preferences. Masuk ke lembar kerja. Buka tab yang berisi 4 simbol --> Cari Mikrotik --> Drag and Drop ke lembar kerja.

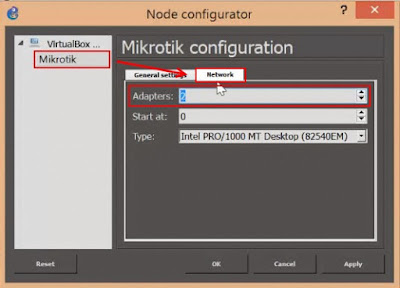

• Klik kanan pada Mikrotik --> Configure --> Mikrotik --> tab Network --> Tambahkan Adapter jika perlu. Kita dapat menambahkan jumlah adapter yang akan menambah juga jumlah interface ether di Mikrotik. Klik OK.



• Sekarang kita bisa masukkan perangkat lain ke lembar kerja. Kemudian hubungkan semua perangkat itu dengan menu add a link.



• Selanjutnya, nyakalan Mikrotik VM nya --> klik kanan Start.

• dan jendela VirtualBox Mikrotik VM akan muncul. Silakan login dan setting Mikrotik nya.

Sampai tahap ini kita sudah bisa mencoba Mikrotik packet Tracer, bila ada pertanyaan bisa langsung komen di tempat yang saya sudah siapkan dibawah postingan ini.

DELAMAT MENCOBA.......

Read More

Cara Instal Mikrotik di VirtualBox : Belajar Mikrotik Tanpa RouterBoard Bagian 1

Pernahkah anda belajar jaringan menggunakan Cisco Packet Tracer? Jika pernah, mungkin anda merasa dimudahkan dengan fitur-fitur nya dimana kita bisa membuat sendiri topologi jaringan yang kita inginkan dengan hanya “drag and drop“. Namun sayangnya aplikasi tersebut hanya bisa menggunakan Cisco, tidak bisa digunakan dengan Mikrotik. Nah, pertanyaannya adakah Mikrotik Packet Tracer? Jawabannya, belum ada :D.

Kabar baiknya, Mikrotik packet tracer bisa kita wujudkan dan implementasikan dengan menggunakan beberapa aplikasi yang nanti bisa kita kombinasikan salah satunya aplikasinya adalah VirtualBox.

Pada kesempatan kali ini merupakan tahap awal untuk mewujudkan Mikrotik packet tracer, jadi silahkan simak ( Lihat, Pelajari, Peraktekan )

Alat dan Bahan:

1. PC
2. VirtualBox
3. ISO Mikrotik

Cara Kerja:

Mempersiapkan Virtual Machine

• Buat virtual machine baru di virtual box dengan nama sesuka hati, untuk type dan version biarkan saja kemudian klik “Next”

• Atur memori/RAM secukupnya Minimal 64MB dan Maksimal yang dapat diberikan adalah 2GB, misalkan 64MB kemudian “Next”

• Plih “Create a virtual hard disk now” dan pilih “Next”

• Biarkan saja “VDI (VirtualBox Disk Image)” langsung saja klik “Next

• Pilih saya yang “Dynamically allocated” dan klik “Next”

• Untuk ukuran harddisk pilih sesuai kebutuhan, atau biarkan saya 2GB dan klik “Create”

• Setelah itu akan muncul virtual machine baru, kemudian jalankan virtual machine yang baru dibuat tadi.

Instalasi Mikrotik

• Pilih file iso mikrotik yang sudah didownload sebelumnya. Dengan klik yang gambar folder ada ijo-ijonya itu. Kemudian cari file .iso yang sudah didonwload. Maka akan tampil seperti berikut ini dan klik “Start”

• Pilih modul-modul yang ingin diinstall, dengan menekan “spasi” atau tekan saja “a” jika ingin menginstall semua modul yang disediakan. Bisa juga tekan “m” jika ingin menginstall mikrotik hanya sistemnya saja. Setelah itu tekan “i” untuk memulai proses instalasi

• Jika keluar pertanyaan “Do you want to keep old configuration? [y/n]:” Tekan saja “n”

• Kemudian akan tampil pesan apakah ingin melanjutkan? Jika iya tekan lagi “y” dan proses instalasi akan dimulai dan tunggu hingga selesai dan mikrotik akan reboot dengan sendirinya.

• Namun setelah sampai proses reboot selsai mikrotik akan kembali lagi ke jendela pertama saat instal mikrotik, untuk mengatasinya dan agar kita dapat masuk ke mikrotik yang sudah kita install, kita harus menghilangkan iso mikrotiknya dari “Virtual Machine”.

• Buka menu “Input” “Optical Drives” kemudian hilangkan contreng pada iso mikrotiknya jika keluar pesan peringatan piliha saja “force unmunt”

• Langkah selanjutnya reboot mikrotik dengan shortcut “ctrl (right) + r”. Dan akan tampil seperti berikut ini.

• Jika sudah keluar seperti itu, berarti instalasi mikrotik sudah selesai. Terimakasih dan semoga bermanfaat bagi kita semua.

Untuk aplikasi bisa download di sini

1. VirtualBox    (download disini)
2. ISO Mikrotik (download disini)

Read More

Setting Access Point wifi Tp Link WR 840n

Tp-Link TL-WR840N merupakan sebuah perangkat yang bisa digunakan sebagai pemancar WiFi di sekitar rumah, karena TP-Link yang saya gunakan ini hanya mampu memancarkan sinyal hanya beberapa meter saja, jadi sangat cocok buat jaringan sekitar ruang rumah. Adapun supaya jaringannya bisa lebih luas kita bisa menambah alat lagi seperti Tp-Link TL-WA801ND sebagai repeater.

Secara umum Tp-Link TL-WR840N memiliki spesifikasi Wireless dengan kecepatan 300 Mbps. Terdapat 5 port pada bagian belakang, yaitu 1 port WAN dan 4 port LAN. Pada bagian belakang ada sebuah lubang paku yang berfungsi ketika mau letakkan Tp-Link di dinding jadi tambah mudah dan praktis.
Bagi kalian yang baru pertama kali menggunakannya, perlu melakukan setting / pengaturan terlebih dahulu menggunakan pc atau laptop. Setelah semua kabel LAN dan WAN terpasang dengan benar di Tp-Link TL-WR840N, berikutnya kalian colokkan kabel LAN dari TP-Link ke Komputer.

Cara Setting dan Memberi Password WiFi
1. Pertama kita konfigurasi dahulu IP PC/Laptop
- Buka Control Panel > Network and Internet > Network and Sharing Center

- Change Adapter Setting > klik kanan pada Local Area Connection > Properties

- Pilih Internet Protocol Version 4 > Properties

- Klik Use the following IP Address, kemudian masukkan IP adress : 192.168.0.100 > Ok

2. Selatjutnya kita setting TP-Link dengan cara log in terlebih dahulu melalui alamat 192.168.0.1 menggunakan browser Chrome atau Firefox dan lainnya.

➧Username dan Password bawaan pabrik adalah "admin"

Apabila tidak bisa login menggunakan Chrome ganti dengan browser Firefox, kalau masih belum bisa coba bersihkan riwayat dan data penjelajahan dahulu dengan cara ketik di keyboard Ctrl+Shift+Del.

Berdasarkan pengalaman kalau tetap belum bisa di klik tombol login maupun mengisikan username, coba matikan dulu Tp-Link dengan cara melepas sambungan colokan listrik, kemudian nyalakan kembali.

- Setelah bisa login ke TP-Link, kalian buka menu Wireless.

Wireless Network Name: Nama WiFi yang akan kalian gunakan.

- Setting password WiFi supaya tidak sembarang orang mengakses jaringan, pada menu Wireless Scurity > lalu pilih WPA/WPA2 - Personal.

Wireless Password: Tuliskan password WiFi kalian, minimal 8 karakter baik berupa angka, huruf atau campuran. Setelah itu jangan lupa di Save supaya pengeturan tersimpan.

Kalau menggunakan WiFi kita sudah bisa mengakses jaringan internet, manun untuk jaringan dengan kabel LAN kita perlu mengembalikan pengaturan IP Komputer ke settingan awal. Selelah kembali ke pengeturan seperti gambar dibawah ini, klik Obtain an IP address automaticaly > Ok.

Dengan begitu jaringan WiFi kalian khususnya pengguna TP-Link TL-WR840N sudah aman karena hanya yang mengetahui password yang bisa menggunakan.

Ya mungkin itu dulu tutorial awal tentang TP-Link TL-WR840N, mungkin kedepannya saya juga akan share seperti caranya mengetahui pengguna lain yang sedang menggunakan WiFi kita, mencekal pengguna hanya situs tertentu dan lainnya.

Read More

Port Forwading

Port Forward adalah feature dari router dimana fungsi ini akan membuka akses terhadap perangkat pada jaringan lokal untuk bisa diakses dari internet. Fungsi ini mirip dengan DMZ yang telah saya bahas dalam post sebelumnya, bedanya adalah port forwarding hanya akan membuka akses sesuai dengan port yang dibuka dan bisa digunakan terhadap beberapa IP, sedangkan DMZ akan membuka seluruh port sebuah IP lokal untuk bisa diakses dari internet dan hanya bisa membuka satu iplocal saja (satu perangkat).
Dari sisi kemanan data, port forwarding ini lebih aman dibanding DMZ, alasannya seperti yang telah saya singgung sebelumnya bahwa hanya port yang dibuka yang terbuka dan bisa kita akses, port lain yang tidak dibutuhkan tidak akan dapat diakses sehingga mengurangi resiko perangkat kita untuk disusupi program-program atau orang-orang usil. Misal untuk webserver umumnya menggunakan port 80 sampai 88 atau 8080.
Keuntungan lain dari port forwarding adalah kita bisa menggunakannya untuk beberapa IP atau perangkat selama port perangkat tersebut berbeda satu sama lain. Misal untuk mengakses beberapa IPCAM dalam satu windows, kita bisa membagi port berbeda untuk masing-masing IPCAM tersebut sehingga kita bisa mengakses beberapa IPCAM secara bersamaan menggunakan satu IPpublic

Contoh penggunaan Port Forward adalah untuk akses IPCAM atau DVR server (cctv) di rumah kita atau di kantor dari mana saja. Untuk dapat mengakses CCTV darimana saja kita perlu beberapa hal yaitu:

• Router / modem router. Ada beberapa modem yang tidak mempunyai fungsi router didalamnya. Jika kebetulan modem yang dimiliki adalah modem standar tanpa fungsi router, maka dibutuhkan satu router tambahan atau bisa langsung diganti dengan modem router.
• Koneksi Internet di rumah atau kantor dimana perangkat berada dimana koneksi internet tidak boleh terputus. Speed lebih tinggi lebih baik.
• IP public static atau account DDNS. Ip public dibutuhkan agar kita mudah mengakses perangkat kita, dimana kita hanya tinggal memanggil ip public yang diberikan ISP dari browser atau aplikasi bawaan perangkat kita. Jika tidak mendapatkan ip static maka kita bisa menggunakan DDNS dimana untuk beberapa perangkat sudah memiliki account DDNS sendiri dan jika perangkat kita tidak mempunyai account DDNS maka kita bisa mendaftar untuk account DDNS gratis di DynDNS atau NoIP atau yang lainnya.

Setelah semua syarat tersedia barulah kita coba melakukan konfigurasi port forwarding. Caranya sebagai berikut:

• Berikan IP static untuk perangkat yang akan diakses dari luar, misal 192.168.0.10 port:81. Ini dibutuhkan agar ip perangkat tidak berubah dimana jika berubah maka system akan gagal karena router tidak menemukan perangkat yang terdaftar.
• Hubungkan perangkat ke router atau switch agar mendapatkan koneksi internet.
• Login ke router, umumnya IP address 192.168.0.1 atau 192.168.1.1. Temukan menu port forwarding, jika susah bisa cari dari menu Help, karena tiap merek router lokasi menunya berbeda.
• Jika sudah ketemu, pilih menu aplikasi yang akan digunakan. Dalam hal ini "Web Server", karena IPCAM maupun CCTV termasuk kategory web server. Masukan ip perangkat misal 192.168.0.10, dan jangan lupa masukan port nya 81 (sesuai contoh diatas).
• save.

Sekarang konfigurasi dasar sudah selesai, seharusnya jika kita memanggil ippublic kita diikuti nomor portnya maka cctv akan muncul. jika tidak tahu berapa ippublic kita, salah satu caranya adalah dengan membuka www.speedtest.net. Ippublic anda akan muncul di sebelah kiri bawah. Copy Ip tersebut dan paste ke address bowser kita diikuti ":" dan nomor port. Misal ippublic kita 112.112.112.112 dan port 81 maka kita tulis 112.112.112.112:81 pada address browser kita.

Jangan lupa masukan juga account DDNS pada perangkat atau modem router jika mendukung fungsi DDNS.

Read More

Pengertian dan Fungsi MIKROTIK

Semakin berkembangnya dunia teknologi sehingga kini antara teknologi dan infrastruktur jaringan komputer menjadi satu kesatuan perkembangan teknologi informasi. Kita semua tentu sudah mengetahui betapa pentingnya kehadiran teknologi informasi terhadap kehidupan manusia sehari hari.

Apalagi semakin berkembang pesatnya kemajuan teknologi informasi membuat jaringan komputer semakin tampil memadai. Salah satu yang menjadi pionir bukti kemajuan teknologi informasi yaitu semakin populernya media sosial.
Satu contoh lainnya yaitu kemunculan smartphone smartphone canggih yang mendukung berbagai fasilitas ponsel atau fitur canggih. Tahukah anda, apa rahasianya?.
Hal ini dikarenakan smartphone canggih ini mendukung tipe jarigan akses data dan infrastruktu jarigan yang semakin baik dan memadai bahkan sudah dapat dinikmati hampir di seluruh daerah.

Ada banyak sekali komponen yang terdapat dalam suatu jaringan dimana komponen komponen ini akan menjadi satu kesatuan yang menciptakan infrastruktur jaringan yang memadai sehingga bisa dinikmati dengan nyaman.
Salah satu komponen penting dalam membangun jaringan komputer yaitu router dimana router ini meupakan media penghubung dan pengatur pada 2 buahj jaringan atau lebih yang berguna dalam meneruskan data dari satu jaringan terus ke jarigan yang lain.
Tahukah anda tentang pengertian dan fungsi dari router….??? Router merupakan perangkat komputer jaringan yang berfungsi sebagaimana pernah dijelaskan pada artikel Pengertian Router Dan Macam-Macam Jenis Tipe Router.
Seperti halya operasi komputer dimana router juga berjalan pada sebuah sistem operasi khusus, yang dikenal dengan istilah mikrotik. Tahukah anda, Apa itu mkrotik?
Pengertian Mikrotik
Mikrotik adalah sistem operasi beserta perangkat lunak yang dipasang dalam sebuah komputer sehingga komputer yang sudah terpasang tersebut bisa dioperasikan. adapun komputer yag sudah terhubung dengan mikrotik berperan sebagai jantung network, pengendali, pengatur lalulintas data.
Jadi kesimpulannya mikrotik adalah sistem operasi khusus yang digunakan untuk router. Selain itu istilah Mikrotik juga akrab dipanggil dengan Router OS yang memiliki fungsi yang handal dan punya banyak sekali fitur yang mendukung kelancaran network.
Kelebihan mikrotik
Dalam pengoperasian mikrotik terbilang mudah, apalagi jika kita menggunakan mikrotik seperti Router OS. Sebab mikrotik ini telah dilengkapi dengan fitur GUI bernama Winbox. Tak hanya fitur GUI, tapi juga masih terdapat fitur mikrotik OS lainnya yaitu:

• Static Routing
• Hotspot
• Web Proxy
• Caching DNS Client
• Universal Client
• Simple Tunnels
• Firewall & NAT
• Monitoring/Accounting
• Data Rate Management
• DHCP
• SNMP
• VRRP
• IPsec
• UPnP
• NTP
• MNDP
• M3P
• Tools
• Point-to-Point Tunneling Protocols
• Support scripting programming
• dan masih banyak lagi lainnya.

KESIMPULAN

Pengertian Mikrotik yaitu merupakan sebuah sistem operasi router yang digunakan untuk menjalankan dan mengatur segala aktivitas network (jaringan) secara menyeluruh. Mulai dari routing, routing BGP, billing hotspot, management bandwidth, data user, load balancing, dst.
Demikianlah informasi yang bisa saya bagikan mengenai pengertian Mikrotik dan fungsi Mikrotik Pada Jaringan. Semoga informasi ini bisa menambah pengetahuan dan memperluas wawasan anda dalam bidang ilmu komputer dan jaringan komputer. Terimakasih.
